门磁开关中的霍尔元件是如何工作的？

文章出处：霍尔开关原创人气：发表时间：2020-09-10 16:50

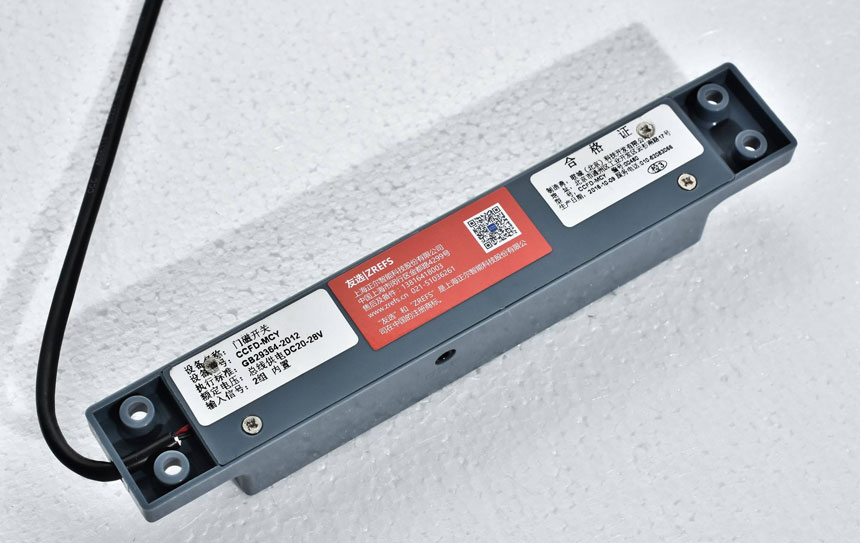

门磁开关主要由开关和磁铁两部分组成，开关部分由磁簧开关经引线连接.定型封装而成；磁铁部分由对应的磁场强度的磁铁封装于塑胶或合金壳体内。当两者分开或接近至一定距离后，引起开关的开断从而感应物体位置的变化。

霍尔开关是一种基于霍尔效应原理的磁感应电子开关。它是一种结构稳定可靠的传感元器件，工作电压范围宽(1.65~30V都有)，输出信号稳定，体积小，安装方便。它广泛应用于工业自动控制。霍尔开关对磁场感应特别敏感，一般使用一块很小的磁铁就可以感应了。当磁铁靠近时，输出信号发生改变(原来高电平，变成低电平；原来是低水平，变成高水平，看型号)。当磁铁离开它，输出端的信号立即回到原来的电平状态。重复地，霍尔开关将接近或离开磁块的机械运动改变为输出端的高电平和低电平变化(即开关变化)。变化信号输入自动控制系统进行逻辑运算，可以实现自动控制的目的。

在自动控制系统中，最终的执行器和设备一般采用交流电源。对于一些程序简单的自动控制系统，如果能直接进入从信号检测中控制高电压，实行强电弱电一体化，就会省去很多中间环节，使自动控制电路简单、经济、安全、合理。

选用四个整流二极管组成桥式整流器。静态时，将交流侧的220伏交流电全部断开整流后，向电子元器件提供DC电源；在动态状态下，DC侧单向晶闸管的导通动作转化为交流侧的开关闭合动作，使交流回到路导通。开关与照明灯的手动开关端并联。假设灯是房子里的照明灯，手动开关关闭。此时，集成电路没有磁感应信号接近，其引脚输出端处于高电平。这个电平使BC饱和导通，BC集电极处于低电平，所以STR处于开路状态，220 V电路不导通，室内灯不亮。

当霍尔元件IC接收到磁感应信号时，引脚的输出端变为低电平，使BG快速关断，BG的集电极导通至高电平，STR被触发导通，室内灯经桥220V电源导通。因此，当磁感应信号离开霍尔元件ic时，室内灯再次熄灭。室内灯的开关只受磁场感应信号控制。

通过测试后，电路的所有部件都用环氧树脂焊接并固化成固体。形状可以做成圆柱体，也可以做成用户需要的形状。这两根导线不分为火线和零线，直接用于220伏交流电路。假设用于暗室照明的自动控制，安装时，将两根导线连接到暗室照明手动开关的两侧，然后将霍尔近接开关安装在室内门框上(选择合适的位置)，然后在门上安装一个小磁铁(在门框上对应开关的位置)。当有人进入房间时(不需要按手动开关)，只要关门，磁铁刚好靠近(不接触)开关，开关感应到磁场，室内灯亮。当人们离开房间时，门上的小磁铁离开霍尔开关，霍尔开关失去磁场感应，室内灯熄灭。
