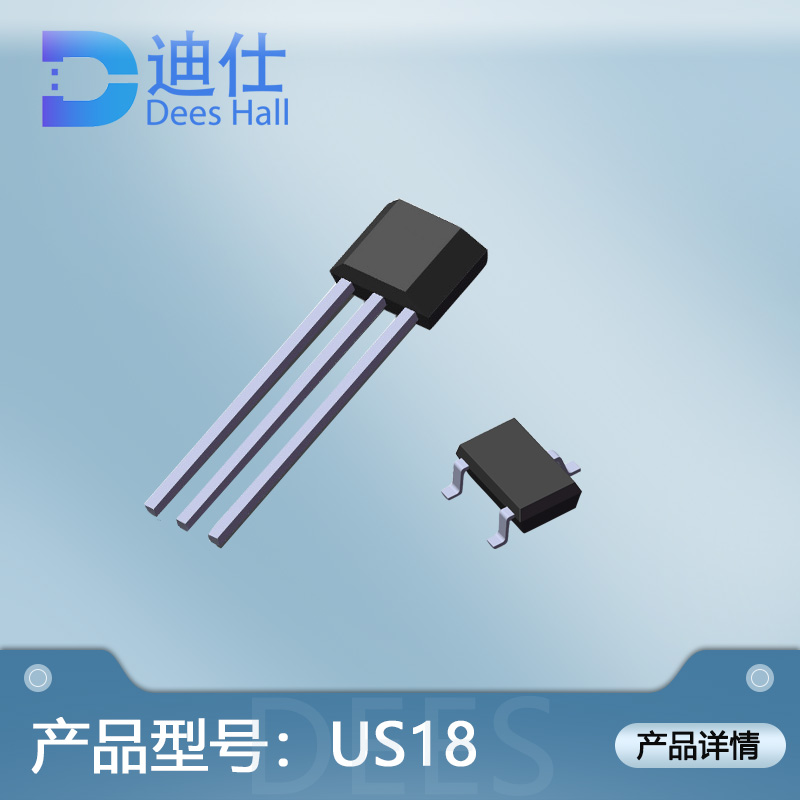

双极锁存霍尔开关US18

产品类型：双极锁存
工作温度：-40℃~125℃

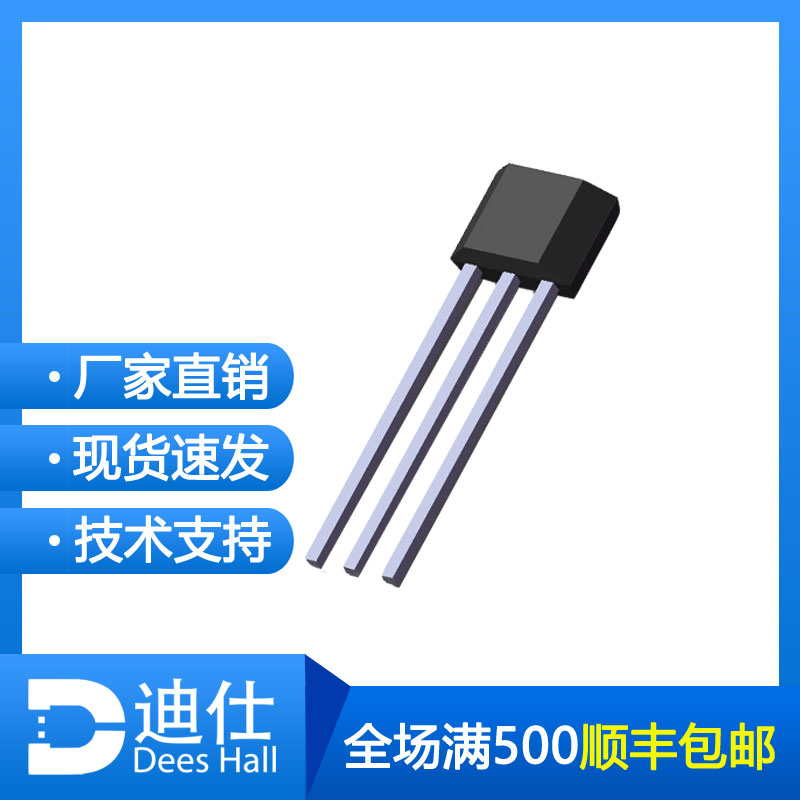

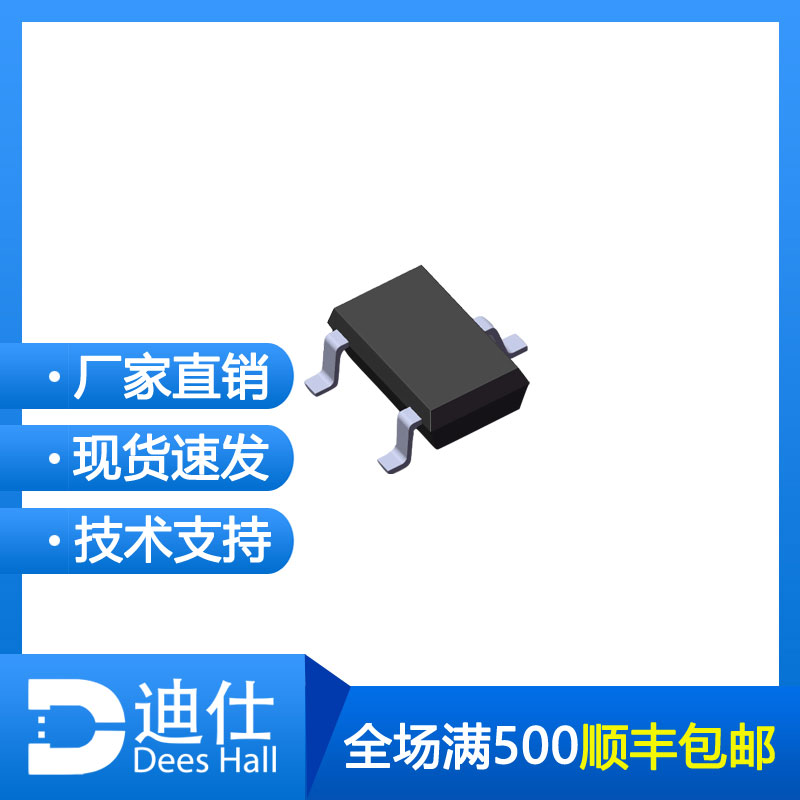

封装类型：TO-92S/SOT-23
工作电压：3.5~24V
Bop(min)：5GS
Bop(typ)：50GS
Bop(max)：95GS
Brp:-95~-5GS

咨询热线：13382220604

产品详情

产品规格书下载

US18霍尔元件是基于CMOS工艺设计和生产的霍尔IC，元件内部集成了霍尔效应片、电压调节器、Chopping放大处理电路、偏移补偿电路、施密特触发器和一个开漏极输出驱动管。元件具有较宽的工作电压范围和较宽的工作温度范围，灵敏度一致性好。非常适合在汽车、工业电器和家电等产品中用作固态电子开关。

U18霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，它由反向电压保护器、电压调整器，霍尔电压发生器、信号放大器，史密特触发器和集电及开路的输出级组成。

产品特点：可靠性高、一致性好、抗环境应力、可和各种逻辑电路直接接口，可实现功能：无触点开关、位置检测、速度检测、换向控制、流量检测

典型应用领域：直流无刷电机/风机/泵、电动自行车、家用电器、玩具、电动工具

根限参数（TA＝25℃）

电源电压 Vcc：4.5-24V

工作温度范围：-40--85℃

输出负载电流IO：25mA

贮存温度范围：-55--150℃

电特性：（TA＝25℃）

参数，符号，测试条件，量值，单位，

最小，典型，最大

电源电压 VCC 4.5-24 V

输出低电平电压 VOL Vcc＝4.5V RL＝960ΩB≥BOP-200 400 mV

输出漏电流 IOH Vo＝Vccmax，B≤BRP-1.0 10μA

电源电流 ICC VCC＝VCCMAX 输出端开路-6-mA

输出上升时间 tr Vcc＝12V，RL＝820Ω，CL＝20pF-0.3 1.5μS

输出下降时间 TF-0.3 1.5Μs
